Erschütterungs- und Schwingungssensoren
Ein Portfolio extern anschließbarer Schwingungssensoren und Aktuatoren ermöglicht die Anpassung der MENHIR-Plattform an unterschiedliche Messanforderungen und Infrastrukturen.
Sensoren

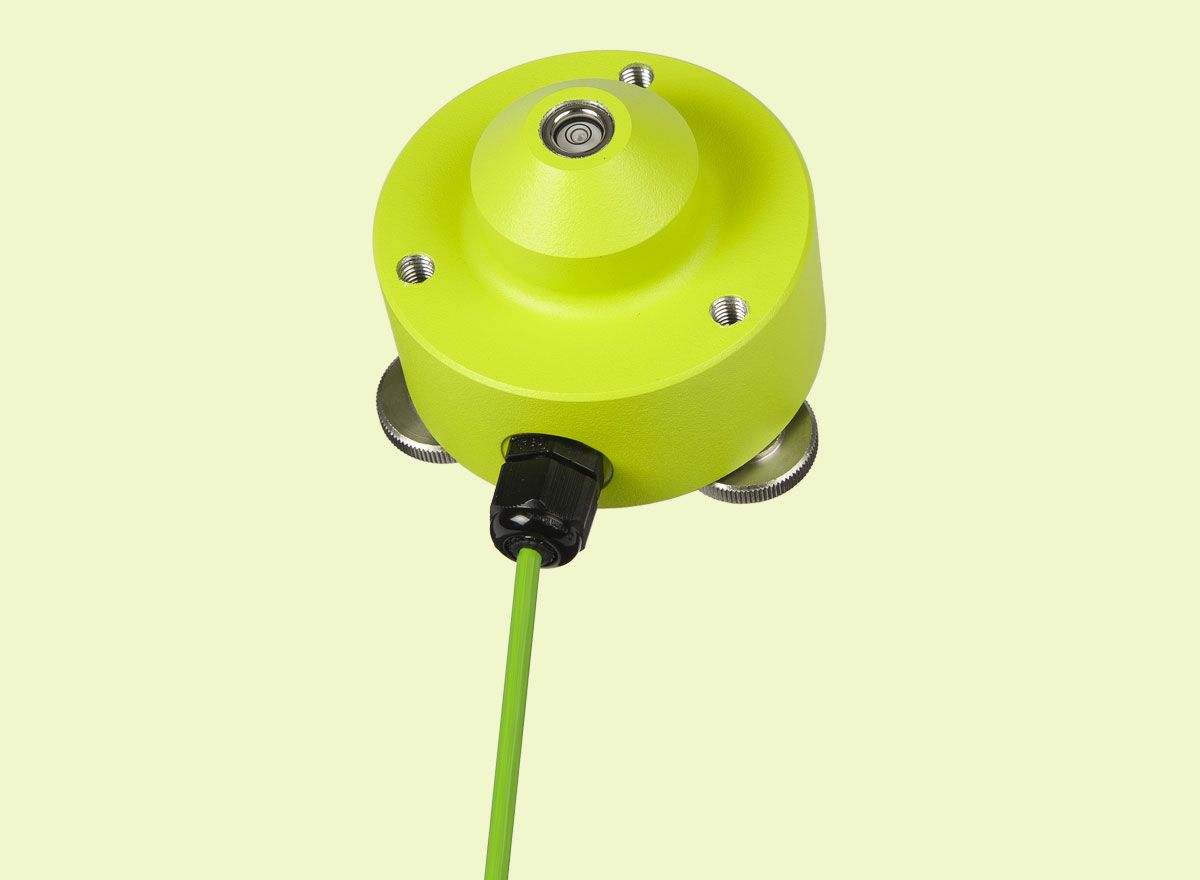

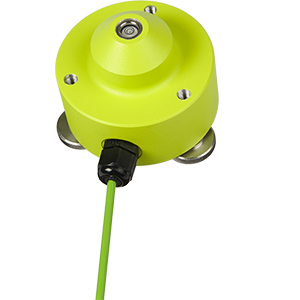

SATELLITH
Externer tri-axialer oder bi-axialer (horizontal) Geschwindigkeitssensor (Geophone) gemäss DIN 45669
- Aluminium IP65 (Durchmesser:100 mm, Höhe: 75 mm, Gewicht 1,8 kg)
- Kabellänge: 3 m (Standard), weitere auf Anfrage
- Ausgang: Analog, differenziell

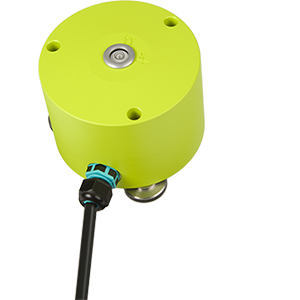

MONOLITH
Externer uni-axialer (vertikal) Geschwindigkeitssensor (Geophone) gemäss DIN 45669
- Aluminium IP65 (Durchmesser:89 mm, Höhe: 70 mm, Gewicht 1,0 kg)
- Kabellänge: 5 m (Standard), weitere auf Anfrage
- Ausgang: Analog, differenziell
Verteiler

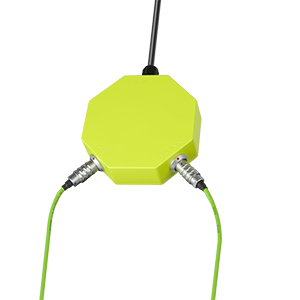

Verteiler SATELLITH
- 1x bi-axialer SATELLITH (horizontal) + 1x uni-axialer MONOLITH (vertikal)

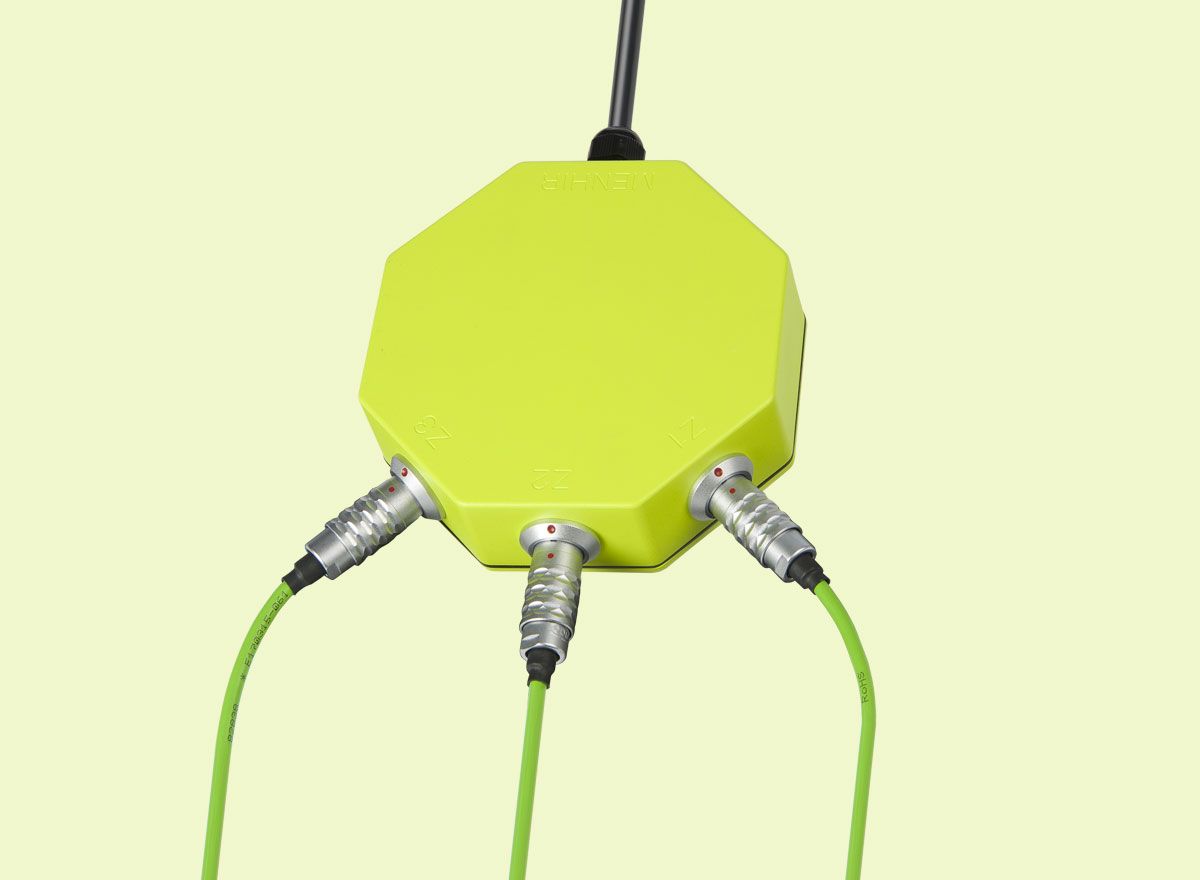

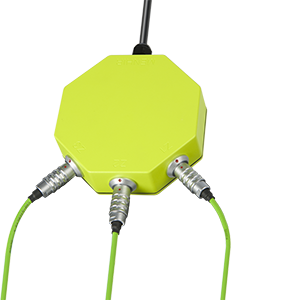

Verteiler MONOLITH
Verteiler zum Anschluss externer Sensoren an MENHIR
- Bis zu 3x MONOLITH

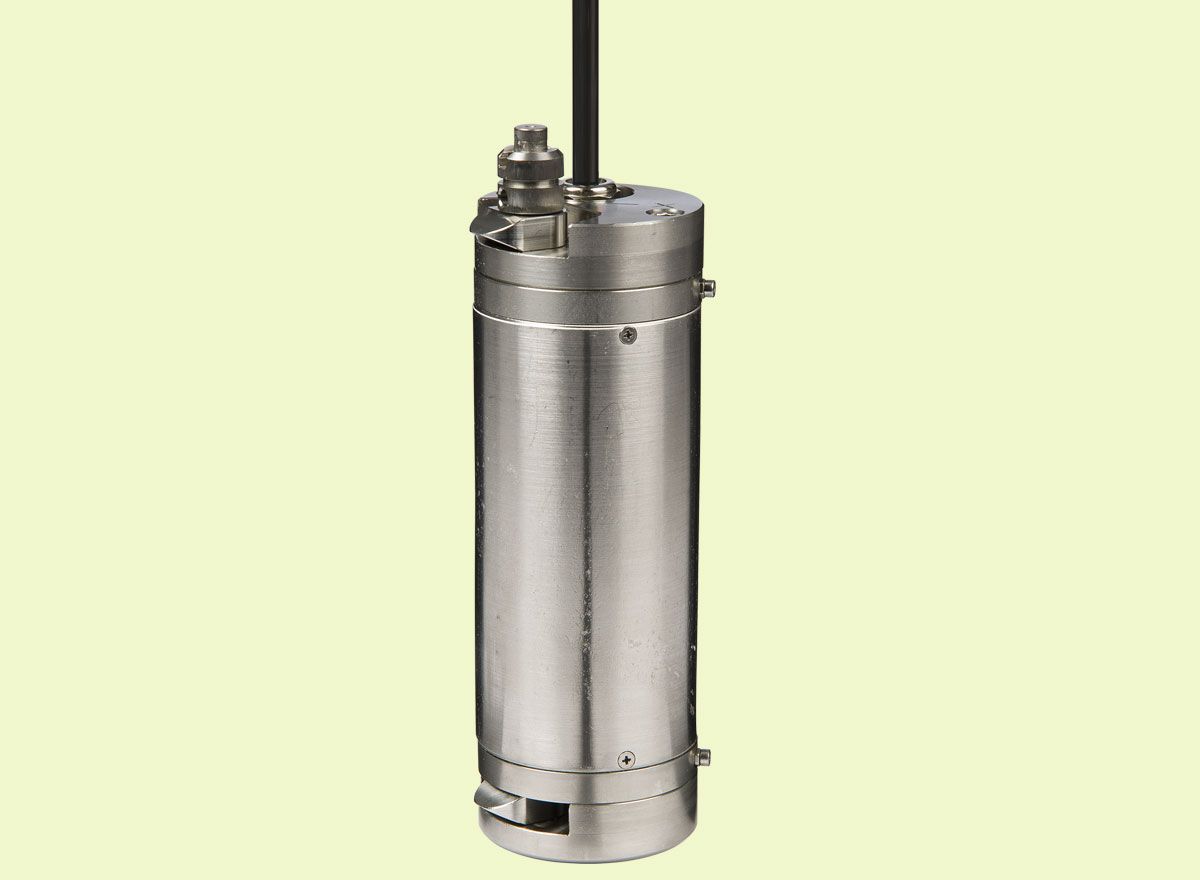

Bohrloch-Sensor

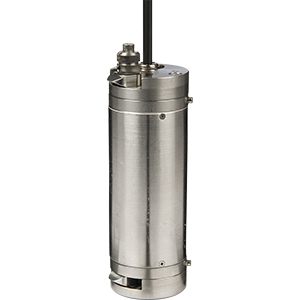

Bohrloch-Sensor
Tri-axialer Geschwindigkeitssensor (Geophone) gemäss DIN 45669 für Bohrlochanwendungen.
- Edelstahl IP68 (Durchmesser:70 mm, Höhe: 200 mm, Gewicht 3,5 kg)
- Kabellänge auf Anfrage
- Ausgang: Analog, differenziell

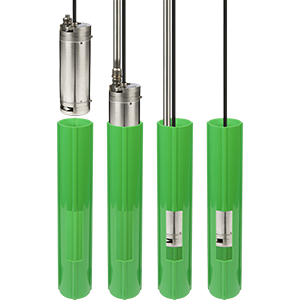

Klemmmechanismus
Der Bohrloch-Sensor verfügt über einen Klemmmechanismus (Exzenter-Scheibe) zur Fixierung in einem Inklinometer-Rohr. Dadurch kann der Sensor in der gewünschten Tiefe fixiert und auch wieder geborgen werden.
Das Inklinometer-Rohr muss vorher ausgerichtet (z.B. Nut nach Norden) und im Boden befestigt (betoniert) werden.

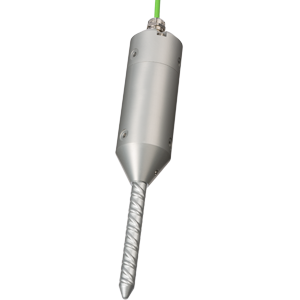

Bohrloch-Sensor mit Erdspiess
Uni-axialer (vertikal) Bohrloch-Sensor mit Erdspiess.
- Aluminium IP67
- Durchmesser: 45 mm
- Höhe: (100 + 95) mm
- Gewicht: 0.7 kg
